【新风安装实录】通用空气武汉琨瑜府新风安装案例

发布时间:2019-08-14



近来,有些小伙伴反馈说想看我们家的新风安装案例,好哒,今天就满足大家的这个小心愿,奉上一组新风安装案例实录图。


本期安装对象为【武汉琨瑜府】

188㎡的大户型。

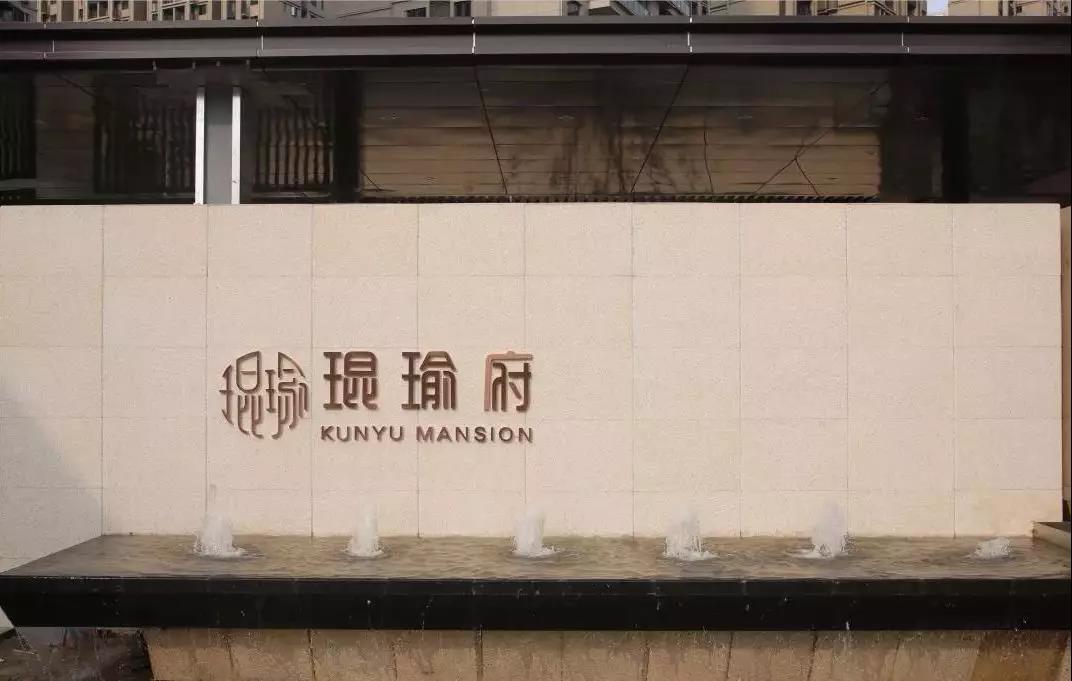

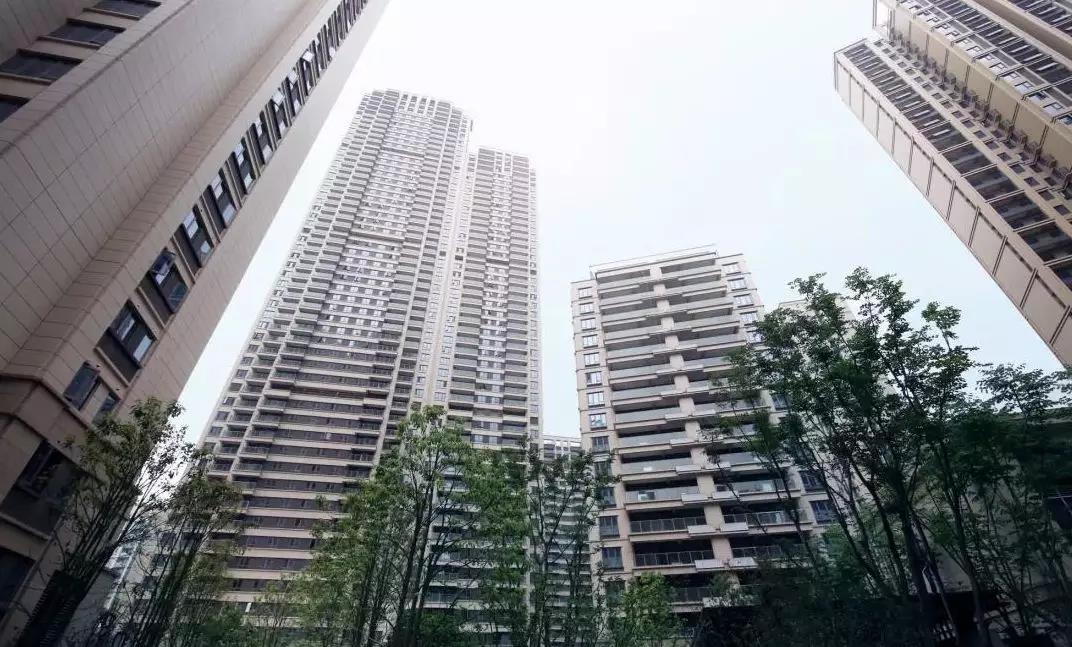

小区外形图



小区外形图

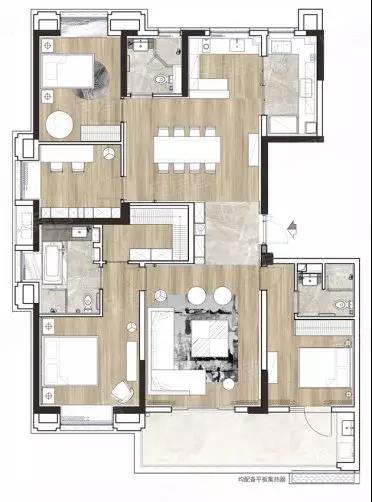

安装户型图


新风安装基本情况

客户安装的基本诉求:

1、188平大户型,新风系统安装考虑风量大些的管道式新风。
2、未来家中会有小宝宝,要求新风系统要通风净化能力强。
3、业主希望新风是环保节能型的。

通用空气新风安装解决方案:

产品:选用布通用空气3系列(暗藏式全热气相净化新风机)
规格:350风量、双向流、全热交换
送回风:顶送风,顶回风;分散式送风,分散式回风

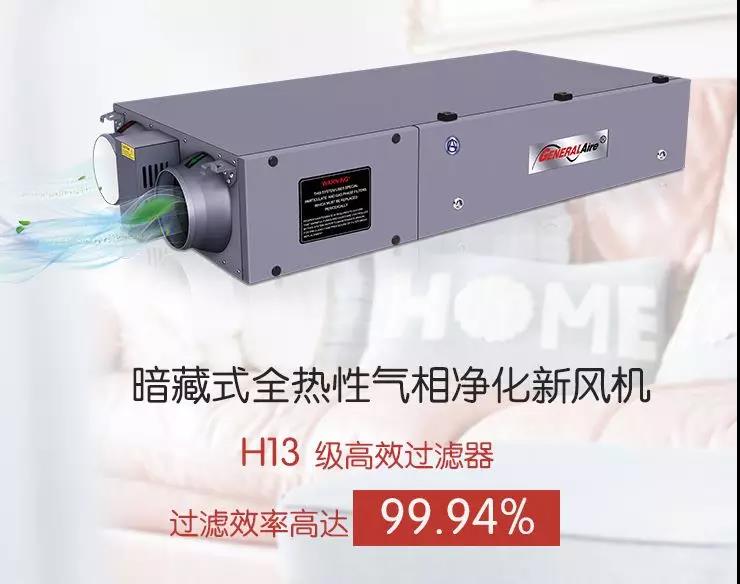

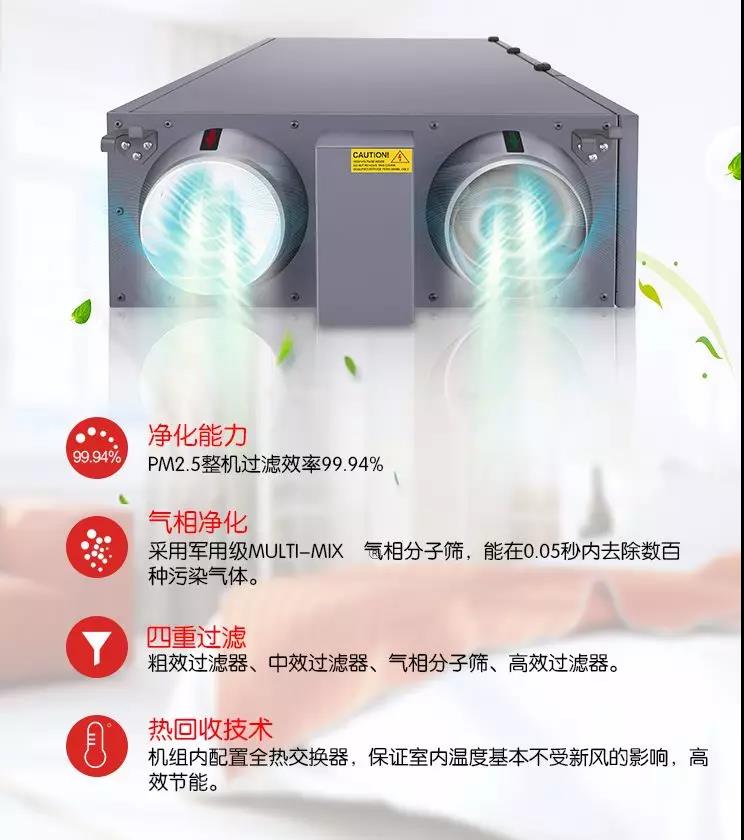

通用空气 3 系产品介绍

 通用空气推出的这款全热气相净化新风机(简称“3系”),其独特的气相净化设计可以对空气污染物,如甲醛、苯等多种有机气体,以及工业废气、室外异味等进行高效净化,对汽车尾气中的无机化合物以 及众多高致癌有害气体的处理,是目前市场上的创新设计。

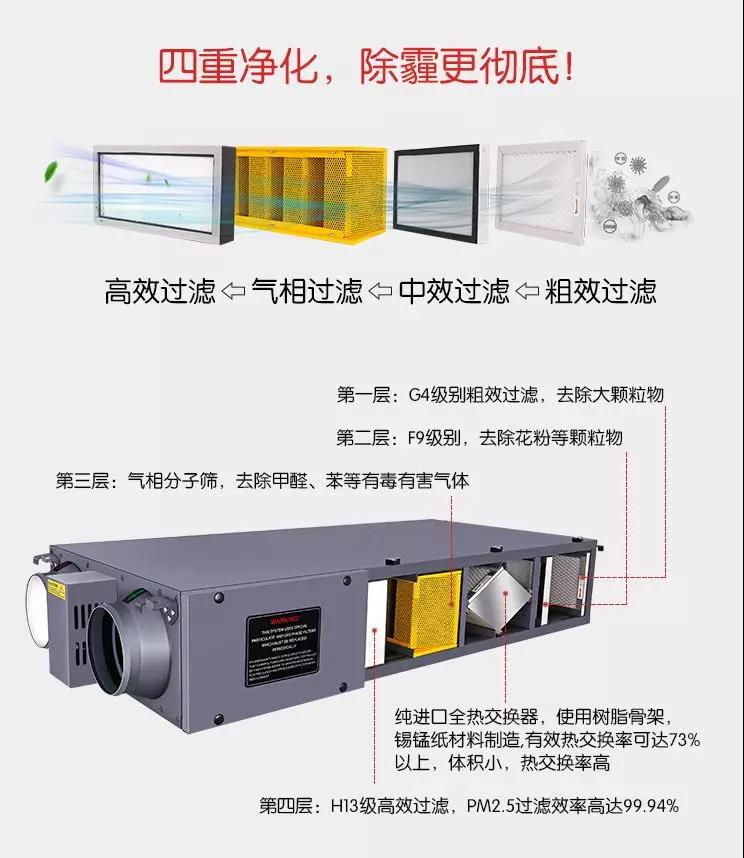

3系配置的四重进口过滤网,能够对室内空气进行高效率的净化过滤,全方位呵护家人呼吸健康。

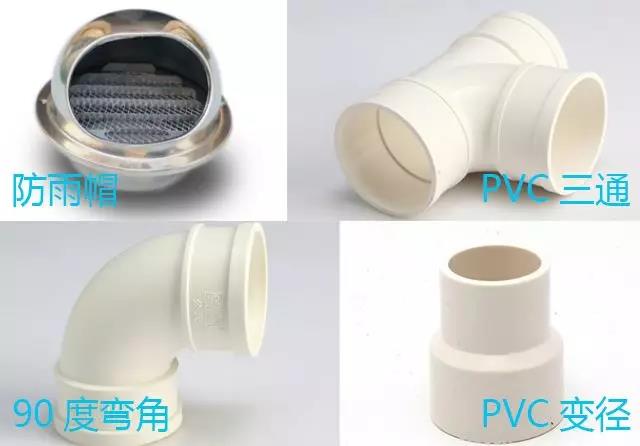

安装辅材展示


通用新风采用的安装材料均为朴勒、联塑、链风等知名品牌的产品,确保新风系统效果。

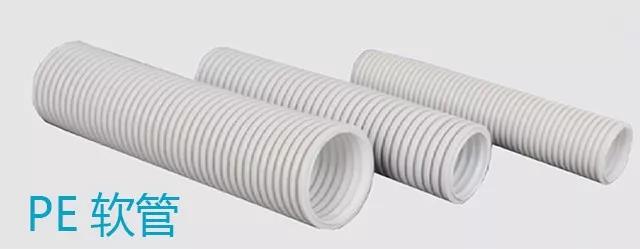

PE-HD抗菌新风柔性波纹圆管
选用PE软管的优势:PE软管双壁中空,隔热、消音;HDPE原料,健康环保;内壁光滑,风阻小、防静电、抗菌。

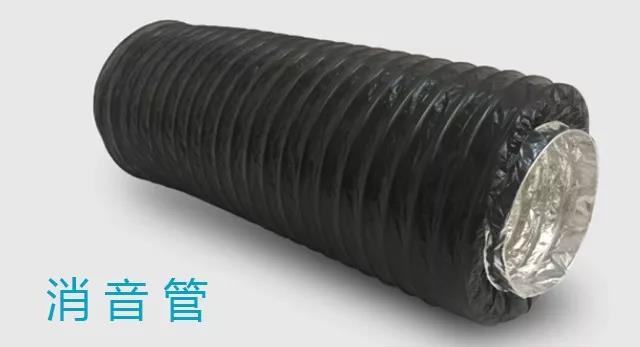

消音管采用优质PVC材质外层,内层双面铝箔,加厚钢丝,有效降低因风量大而产生的风噪







新风机安装实录

新风安装前,我们会预先设计出一套专业的新风安装方案,根据图纸设计要求,通用的安装师傅们进行专业规范的安装。






第一步是关键是要确定好主机位置,新风主机一般建议安装在阳台、厨房、卫生间等位置。

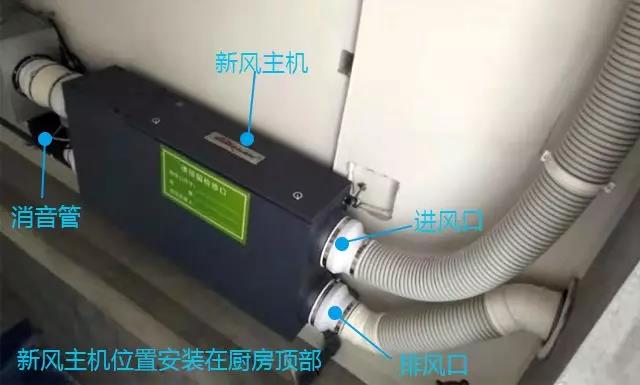

此次综合考量,从装修规划、管道走向、中央空调、业主意愿等多方因素,最终选择将新风主机安装在厨房。

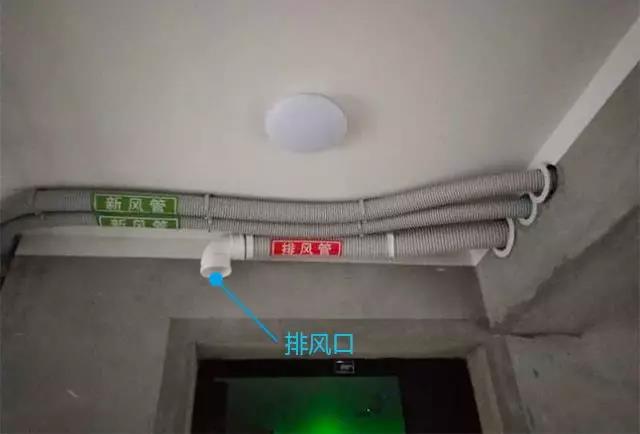

注意:新风室外新风口、排风口的位置须注意避开燃气热水器排风口1.5米以外。同时,二者间距在1.5米以上

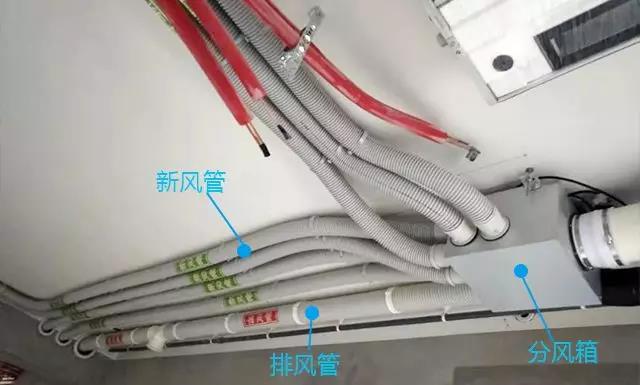

新风主机安装好后,第二步的关键是全屋走管道。
与业主沟通后确定,采用分散送风、分散回风的方式。

分散送风:除厨房、卫生间外,每一个房间都安装一个新风口(客厅较大装两个新风口)

分散回风:除厨房、卫生间外,每一个房间都安装一个回风口

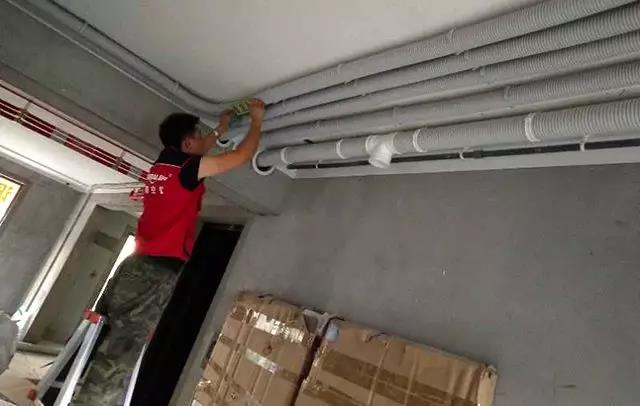

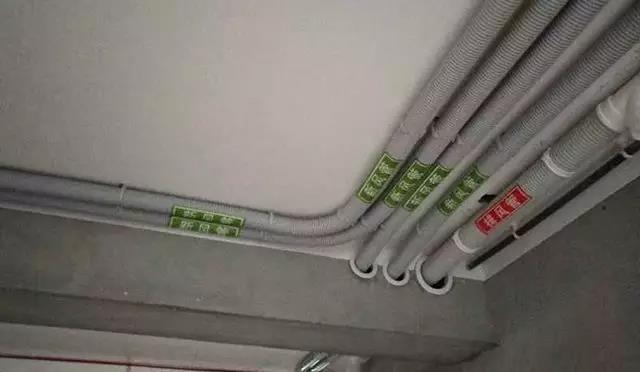

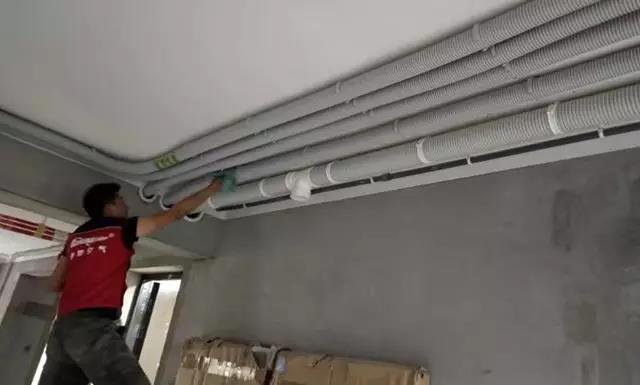

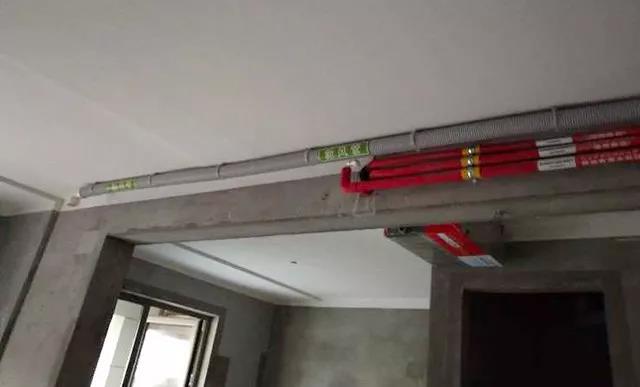

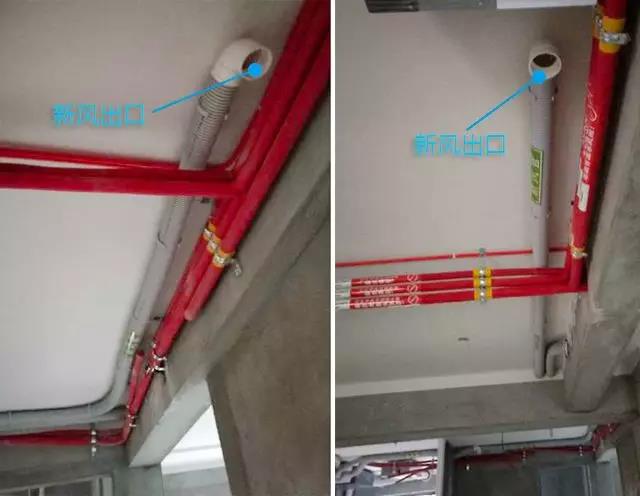

全屋走管道



当新风管道铺设完成后,就要对新风口和回风口进行封闭保护,避免灰尘等杂物进入。等到安装吊顶时,将进风口、回风口安装到位即可。




另外,值得一提的是,在进行风口保护之前,通用安装团队都会对新风设备进行调试。
调试的主要内容包括:测试新风机是否正常运转、测试控制器是否正常运转、测试出风口风量大小。

总之,还是那句老话,“三分产品,七分安装”,新风能不能达到预期的效果跟后期安装有很大关系。

在此,小通君也提醒各位小伙伴,选新风,看品牌,看口碑,也要看售后。深耕新风行业多年,我们通用空气一直把客户利益放在第一位,在每个环节、每个细节都尽力做到最好
